產品概述

LNLR-UDZ-191 智能電接點雙色水位計是用于測量、控制鍋爐汽包、除氧器、高低加熱器、凝汽器及其它水箱液位的智能儀表。

工作原理

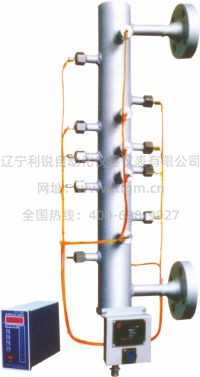

LNLR-UDZ-191 電接點水位計是由測量筒、電極和二次儀表組成。由于水和汽的導電性能差異極大，測量筒的作用就是將水位變化通過電接點的電阻的變化取得信號，在液態時由于介質電阻率小，當電接點加上一電壓時，流過的電流大，反之未浸入液面下的電接點流過電流小，這兩種狀態下流過的電流相差很大，可以作為一種信號饋送到二次儀表，顯示控制輸出，實現遠距離監控。

本水位計具有電極（鍍銀）不易結垢、結構簡單、指示精確的特點。

主要技術參數

1. 工作壓力：0-22MPa；

2. 工作溫度：0-540℃；

3. 測量中心距：670mm或按用戶要求制造；

4. 測量位置：19點，0，±15，±30，±50，±75，±100，±150，

                      ±200，±250，±300或按用戶要求配置；

5. 測量筒連接形式：采用焊接，連管均為φ28×6或按用戶要求制造；

6. 電極分為壓入式、螺旋式、石墨密封式（超高壓鍋爐使用）；

7. 工作電壓：220±22V，50Hz；

8. 二次表工作環境：-10-45℃，相對濕度≤85%；

9. 整機功率：≤10W；

10. 二次表開孔尺寸：76×151mm。
